软件介绍

Saturn PCB Toolkit 是一款功能专业的PCB参数计算工具，通过该软件，用户可以计算PCB导线属性、差分、阻抗导体、带宽、最小PCB导线间距、PCB供电网络阻抗、PCB热阻、保险丝、波长等各项PCB线路板的参数计算，软件提供了多种计算能力完全能够满足PCB设计师和工程师们对电流容量、差分、电阻等基本的日常计算，其计算模式采用世界标准的PCB参数规则编译而成，所有的计算数据都是符合国际要求的，该软件已经发行了多个版本，目前最新版本为V8.02，新增了高大上的【Dark】风格。

进行PCB设计，特别是高频高速设计时，难免会涉及到PCB相关参数的计算及设置，如：VIA的过流能力,VIA的寄生电容、阻抗等，导线的载流能力，两相互耦合信号线间的串扰，波长等参数。

软件安装

Saturn PCB Toolkit软件的安装过程比较简单，将网盘内的安装文件下载到本地并解压，一路“Next”即可。

软件介绍

在Tools-> Program Options中可以对软件进行相关配置，可选择软件参考的IPC规范版本、设置软件的颜色主题。

1、带宽和最大导体长度计算（Bandwidth & Max Conductor Length）

2、导体阻抗计算（Conductor Impedance）

3、导体特性计算（Conductor Properties）

4、单位换算计算（Conversion Calculator）

5、串扰计算（Crosstalk Calculator）

6、差分对计算（Differential Pairs Calculator）

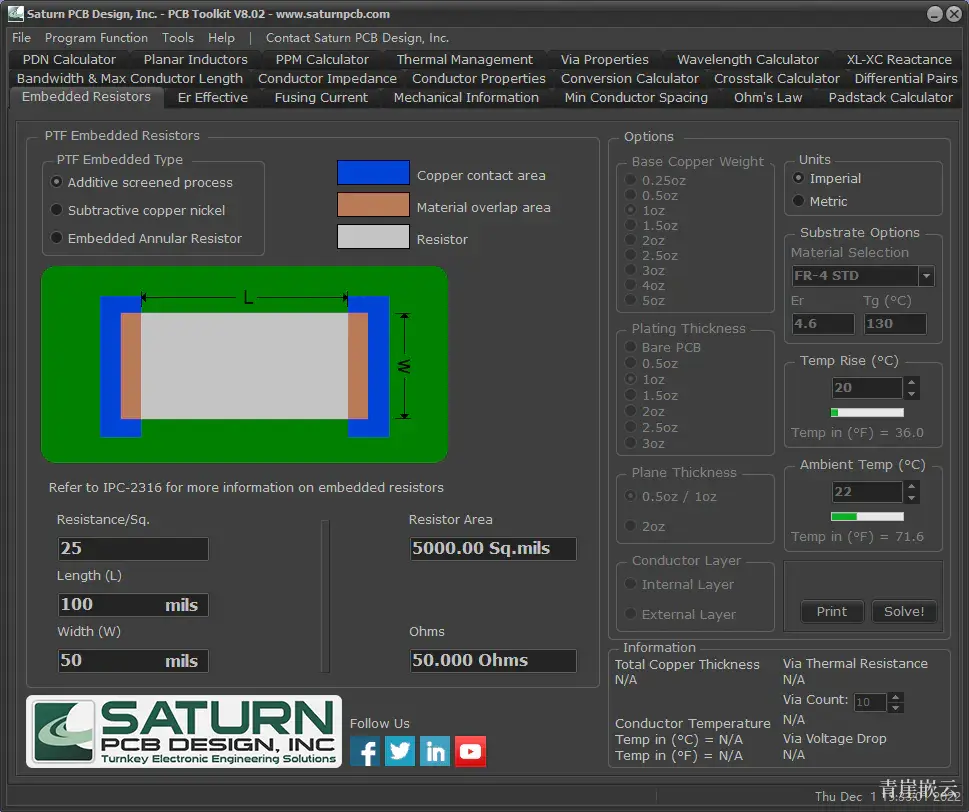

7、埋嵌电阻计算（Embedded Resistors）

8、热电阻计算（Er Effective）

9、熔断电流计算（Fusing Current）

10、电力输送系统阻抗计算（Mechanical Information）

11、最小导线间距计算（Minimum Conductor Spacing）

12、欧姆定律计算（Ohm's Law ）

13、Padstack计算（Padstack Calculator）

14、PDN目标阻抗计算（PDN Calculator）

15、平面电感计算（Planar Inductors）

16、PPM计算（PPM Calculators）

17、热设计计算（Thermal Management)

18、过孔特性计算（Via Properties）

19、波长计算（Wavelength Calculator）

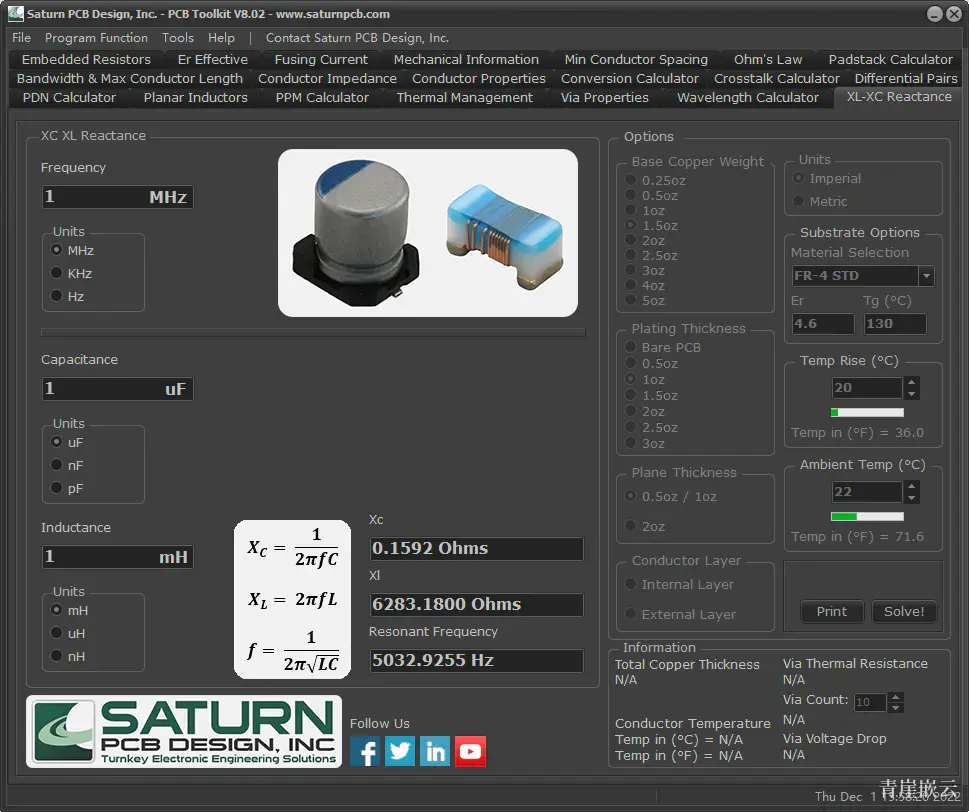

20、XC、XL计算（XC XL Reactance）
